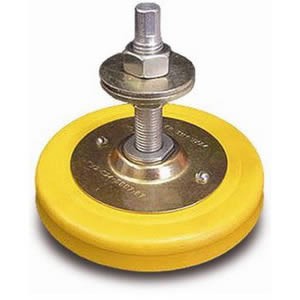

Виброопора ОВ-31М
Виброопора ОВ-31М VIBSTAR предназначена для пассивной и активной виброизоляции станков средних и крупных размеров высокой и нормальной точности с жесткими станинами, а так же другого оборудования, при наличии стационарных и случайных колебаний.
Виброопоры ОВ-31М VIBSTAR изготавливаются согласно ТУ 2-024-5997-87.
При изготовлении виброопор ОВ-31М VIBSTAR используются следующие материалы:
- корпус выполнен из углеродистой конструкционной стали не ниже Ст. 3 по ГОСТ 380-88,
- резиновый элемент изготовлен из бензомаслостойкой резиновой смеси ТУ 4191-003-96952067-13.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВИБРООПОРЫ ОВ-31М VIBSTAR
| Наименование параметров | Величина показателей |
|---|---|
| Минимальная рабочая нагрузка, Н (кг) | 2500 (250) |
| Максимальная рабочая нагрузка, Н (кг) | 45000 (4500) |
| Прочность при нагружении вертикальной силой 45000 Н в течение 3 мин | не должно быть разрушений |
| Предел регулирования по высоте при установке по уровню, мм | 15±2 |
| Средняя вертикальная собственная частота в диапазоне рабочих нагрузок, Гц | 20±5 |
| Масса виброопоры, кг | 1,42 - 1,56 кг |
| Габаритные размеры, мм | 141х50 |

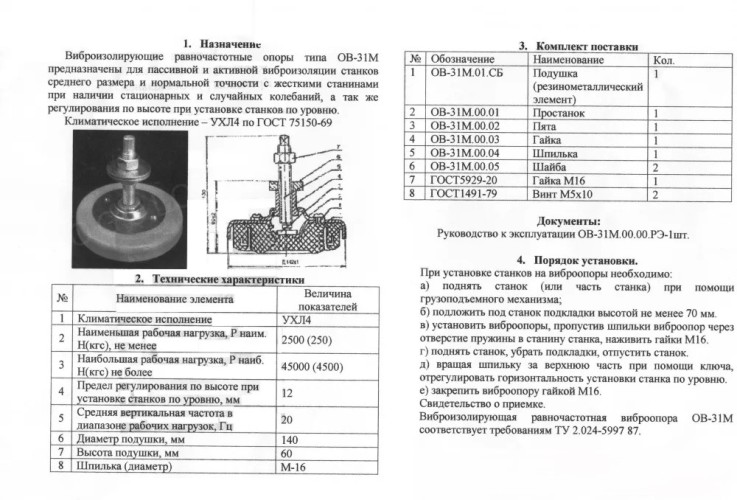

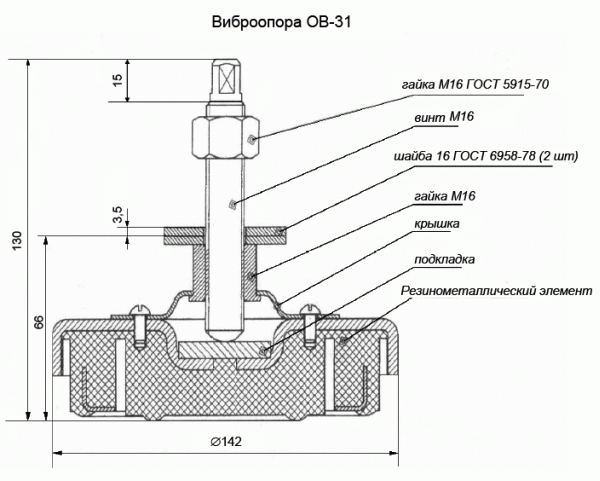

УСТРОЙСТВО И РАБОТА ВИБРООПОРЫ ОВ-31М VIBSTAR
Опора виброизолирующая ОВ-31М VIBSTAR состоит из:
- резинометаллического элемента, состоящего из крышки верхней, крышки нижней и резинового массива,
- устройства для выверки оборудования по уровню, состоящего из специальной гайки М16, фланца, не допускающего проворачивание специальной гайки относительно оси, двух шайб, гайки М16, винта М16 и подкладки.
Для оборудования, не имеющего отверстий под анкерные болты, применяются опорные болты (поставляются по специальному заказу).
При большой толщине станины применяются удлиненные винты М16 (поставляются по специальному заказу).
ПОРЯДОК УСТАНОВКИ ВИБРООПОРЫ ОВ-31М VIBSTAR И МЕРЫ БЕЗОПАСНОСТИ
Установка станков и оборудования на виброопоры производится с соблюдением мер безопасности при использовании грузоподъемных механизмов и приспособлений.
Рекомендуется при монтаже виброопор предварительно устанавливать станки на временные основания: металлические или деревянные бруски высотой около 70 мм, обеспечив статическое положение станка и доступ к местам установки виброопор. После монтажа виброопор станок приподнять для извлечения временных оснований.
- Виброопоры необходимо крепить к оборудованию в местах, где предусмотрены отверстия под анкерные болты.
- Поднять станок на высоту, обеспечивающую поставки виброопоры под лапу станка.
- Пропустить винт через отверстие, предусмотренное под анкерный болт.
- Выверить станок по уровню, путем вворачивания винта в гайку.
- После окончательной установки станка по уровню затянуть контргайку.
- При отсутствии отверстий под анкерные болты, применять опорные болты (поставляются по специальному заказу), при большей толщине станины применять удлиненные винты (поставляются по специальному заказу).
- В процессе эксплуатации провести повторную выверку станка через 3-4 дня, с момента установки станка на виброопоры.
Для исключения самопроизвольного горизонтального смещения оборудования, установленного на виброопоры ОВ-31М VIBSTAR , применяются фиксаторы ФГС-31.
