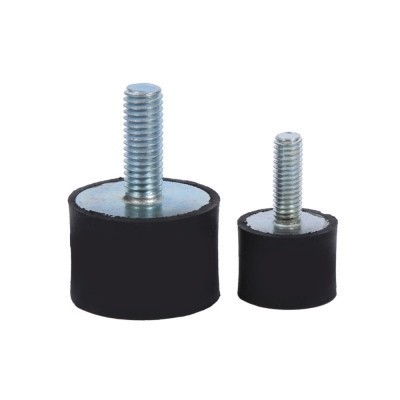

Виброопора ЕС(D) 15х08VE10M М4х10 50SH

Виброопоры EC находят широкое применение для виброизоляции различного промышленного оборудования: вентиляторы, станки, компрессоры, холодильное оборудование и др.

Конструкция

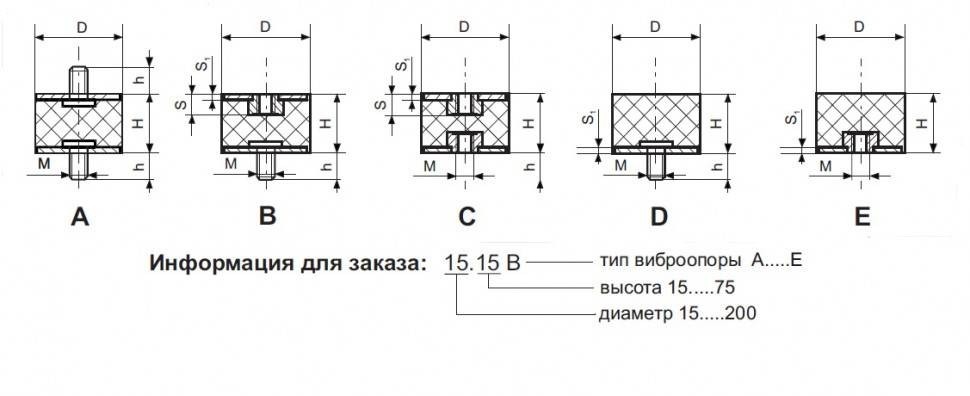

Виброопора EC изготавливается в нескольких исполнениях:

• Исполнение A - с двумя шпильками с обеих сторон,
• Исполнение B - со шпилькой и резьбовым отверстием,
• Исполнение С - с двумя резьбовыми отверстиями,
• Исполнение D - со шпилькой с одной стороны,
• Исполнение E - с резьбовым отверстием с одной стороны.

Виброопор EC изготавливаются с диаметром от 6 мм до 200 мм, и высотой от 7 мм до 100 мм.

Свойства

Свойства виброопоры EC:

• натуральная резина (NR),
• маслостойкость,
• диапазон температур рабочей среды: от -30°С до +80°С.

Материалы

• эластомерная часть изготовлена из натуральной резины (NR) с высокими показателями по эластичности и устойчивостью к маслу,
• металлическая часть изготовлена из оцинкованной стали ST 37 K

ВИБРОИЗОЛЯТОР РЕЗИНОМЕТАЛЛИЧЕСКИЙ

A		B		C		D		E
Тип	D	H	D2	L 1	L2	сжатие		сдвиг
						нагруз. кг.	смещ. мм.	нагруз. мм.	смещ. мм.
67	6	7	M3	7	2,15	1,5	0,50	0,6	1,10
88	8	8	M3	7	2,15	2,5	0,55	1,1	1,40
1010	10	10	М4	11	2,9	4	0,80	1,7	1,85
1015	10	15	М4	11	2,9	4	1,30	1,2	3,10
1505	15	5	М4	17	2,9	20	0,50	5	0,90
1510	15	10	М4	11	2,9	12	0,80	4	1,80
1515	15	15	М4	11	2,9	10	1,30	3,7	3,10
1520	15	20	М4	11	2,9	10	2,00	2,8	4,30
1525	15	25	М4	11	2,9	10	2,50	2	5,5
2010	20	10	М6	17	5	30	0,80	7,5	1,40
2015	20	15	М6	17	5	20	1,20	7	2,70
2020	20	20	М6	17	5	18	1,70	6	3,90
2025	20	25	М6	17	5	16	2,20	5	5,10
2510	25	10	М6	17	5	50	0,60	12	1,40
2515	25	15	М6	17	5	35	1,30	12	2,50
2520	25	20	М6	17	5	30	1,80	10	3,90
2525	25	25	М6	17	5	25	2,10	10	5,10
2530	25	30	М6	17	5	25	2,70	8	6,00
3015	30	15	М8	22	6,2	55	1,30	7	6,50
3020	30	20	М8	22	6,2	45	1,80	16	3,80
3025	30	25	М8	22	6,2	40	2,30	15	5,00
3030	30	30	М8	22	6,2	35	2,70	14	6,30
4020	40	20	М8 М10	27,5	6,2	100	2,00	30	2,60
4030	40	30	М8 М10	27,5	6,2	80	1,90	28	6,30
4040	40	40	М8 М10	27,5	6,2	65	3,70	25	8,70
5020	50	20	М10	27,5	7,64	200	1,60	48	3,30
5025	50	25	М10	27,5	7,64	200	1,90	50	5,60
5030	50	30	М10	27,5	7,64	140	2,60	45	5,80
5040	50	40	М10	27,5	7,64	120	3,60	44	8,20
5045	50	45	М10	27,5	7,64	110	3,90	43	9,60
5050	50	50	М10	27,5	7,64	100	4,40	40	10,80
6025	60	25	М10	27,5	7,64	250	3,20	75	6,00
6035	60	35	М10	27,5	7,64	200	3,30	66	5,80
6040	60	40	М10	27,5	7,64	190	3,70	65	7,40
6045	60	45	М10	27,5	7,64	170	4,10	64	9,50
6050	60	50	М10	27,5	7,64	250	4,40	60	9,55
6060	60	60	М10	27,5	7,64	200	5,10	50	9,65
7045	70	45	М10	27,5	7,64	250	4,40	100	9,60
7050	70	50	М10	27,5	7,64	400	4,80	90	10,00
7060	70	60	М10	27,5	7,64	350	5,20	80	10,60
7540	75	40	М12	37	11	450	4,40	250	9,00
7550	75	50	М12	22	11	400	5,00	200	9,80
8050	80	50	М12	37	11	650	4,80	250	8,20
8060	80	60	М12	37	11	550	5,20	200	9,00
10040	100	40	М16	42	12,3	700	4,00	200	8,00
10050	100	50	М16	42	12,3	1050	4,40	195	10,20
10055	100	55	М16	42	12,3	900	4,70	190	11,70
10060	100	60	М16	42	12,3	800	5,40	185	12,80
10075	100	75	М16	42	12,3	500	7,10	180	16,50
10080	100	80	М16	42	12,3	750	7,30	150	19,50
15050	150	50	М16	42	12,3	1800	4,40	480	9,80
15055	150	55	М16	42	12,3	1600	4,60	440	11,00
15075	150	75	М16	42	12,3	1200	6,50	420	16,10
150100	150	100	М16	42	12,3	1050	8,20	550	20,20
200100	200	100	М20	42	15	2100	9,00	750	22,00
